针管保护套组装及检测设备

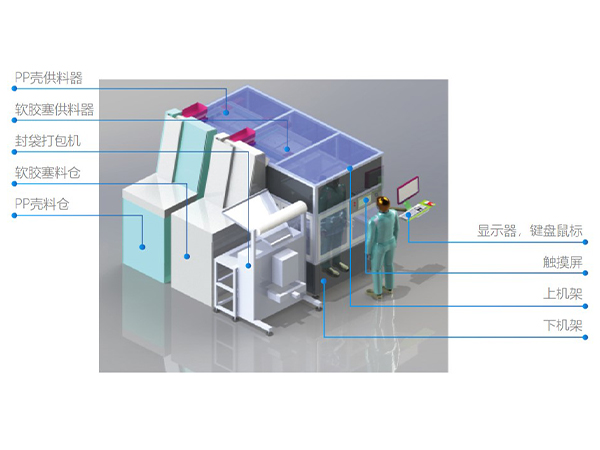

整体布局
转盘外径880mm，厚度25mm。供料机每台6组一出二供料器，安装供料仓，保证一个班作业时间。产品长度可以满足吹气送料的方式。载具同时可放6个产品
尺寸检测
使用高速摄像对热熔后的产品进行长度尺寸检测，使用上相机对校正后的产品进行同轴度检测。
产品介绍
1、检测热熔后，卷边内径的直径尺寸（二 ）
2、两个圆的同心度，外圆是PP壳（一）内圆是软胶塞（三）
1、左右两边，各自PP壳卷边到底部高度（L1、R1）
2、左右两边，各自软胶塞顶部到底部高度（L2、R2）
设备说明
此设备采用转盘式自动作业平台，双工位独立同步作业，将软胶塞装配在PP壳内，装配后对PP壳边缘进行热熔卷边，热熔完成后自动尺寸检测，自动下料。
节拍要求：一班制，单机节拍：≤1.5s/12pcs（双工位）；≤1.5s/6pcs（单工位）。
